Red de descarga de 54" que sigue operando tres años después

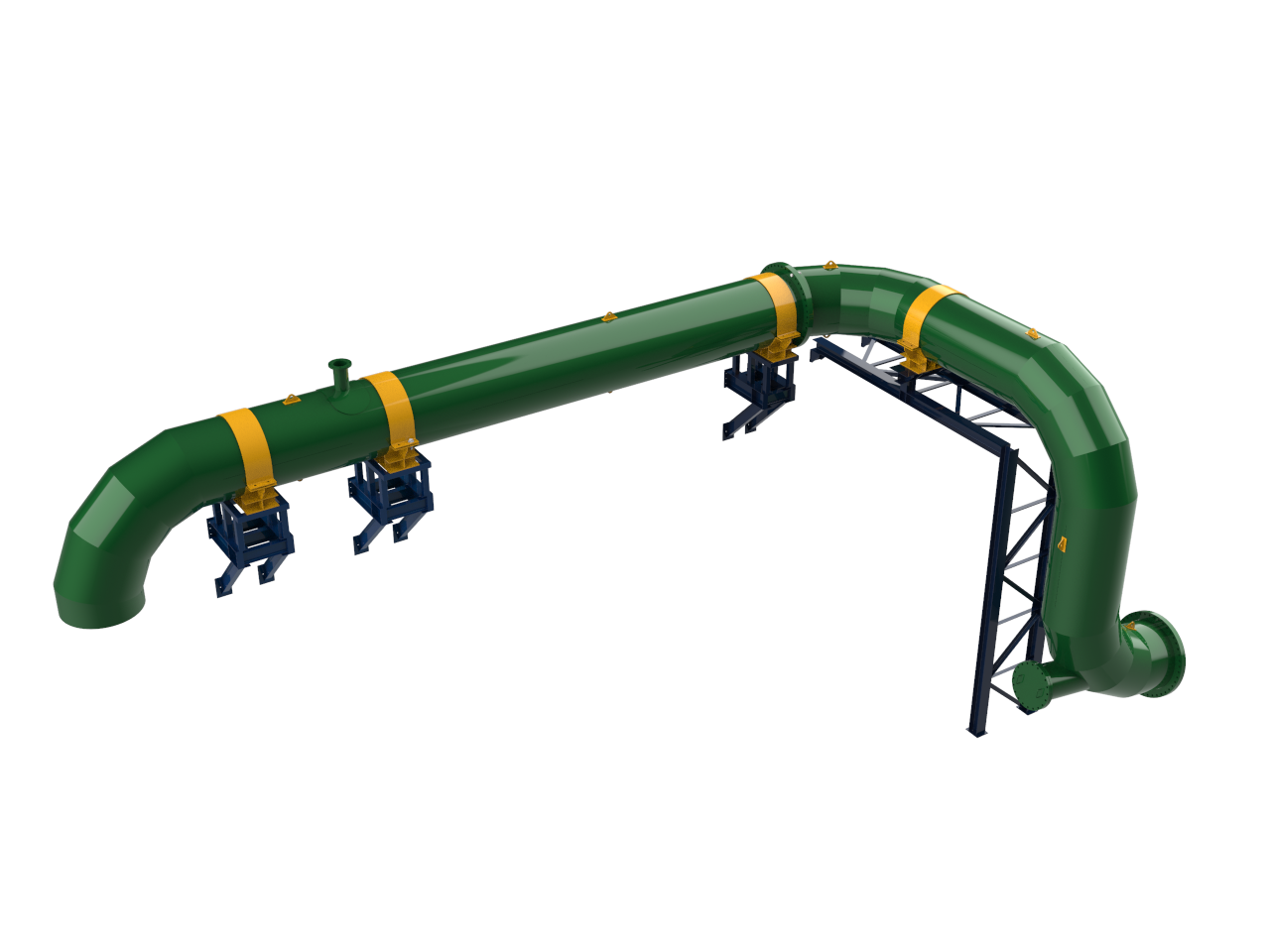

Red de descarga de un estanque (TK) con cañerías de 54 pulgadas de diámetro (1.372 mm), fabricadas mediante mitrados con soldadura de penetración completa.

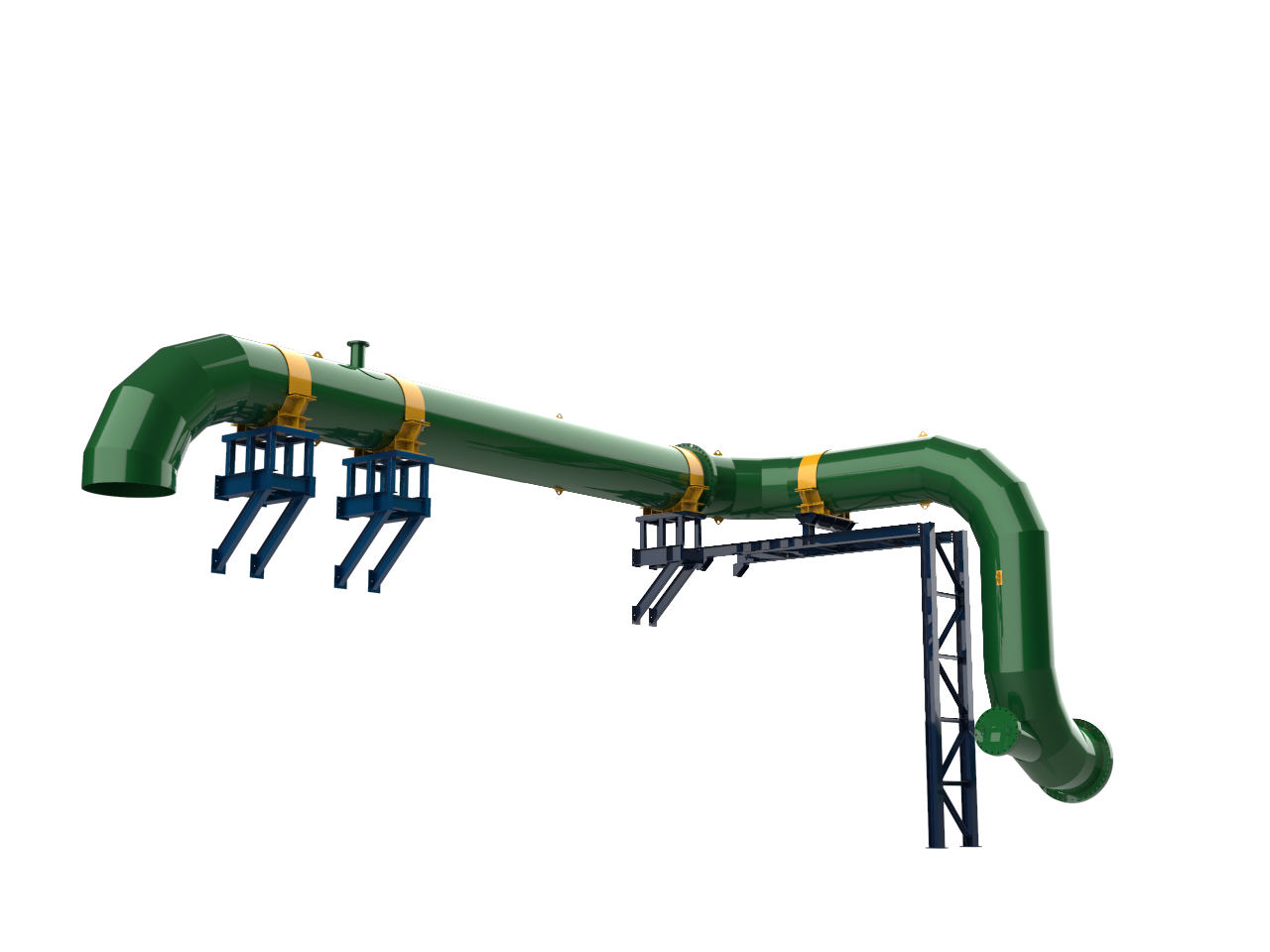

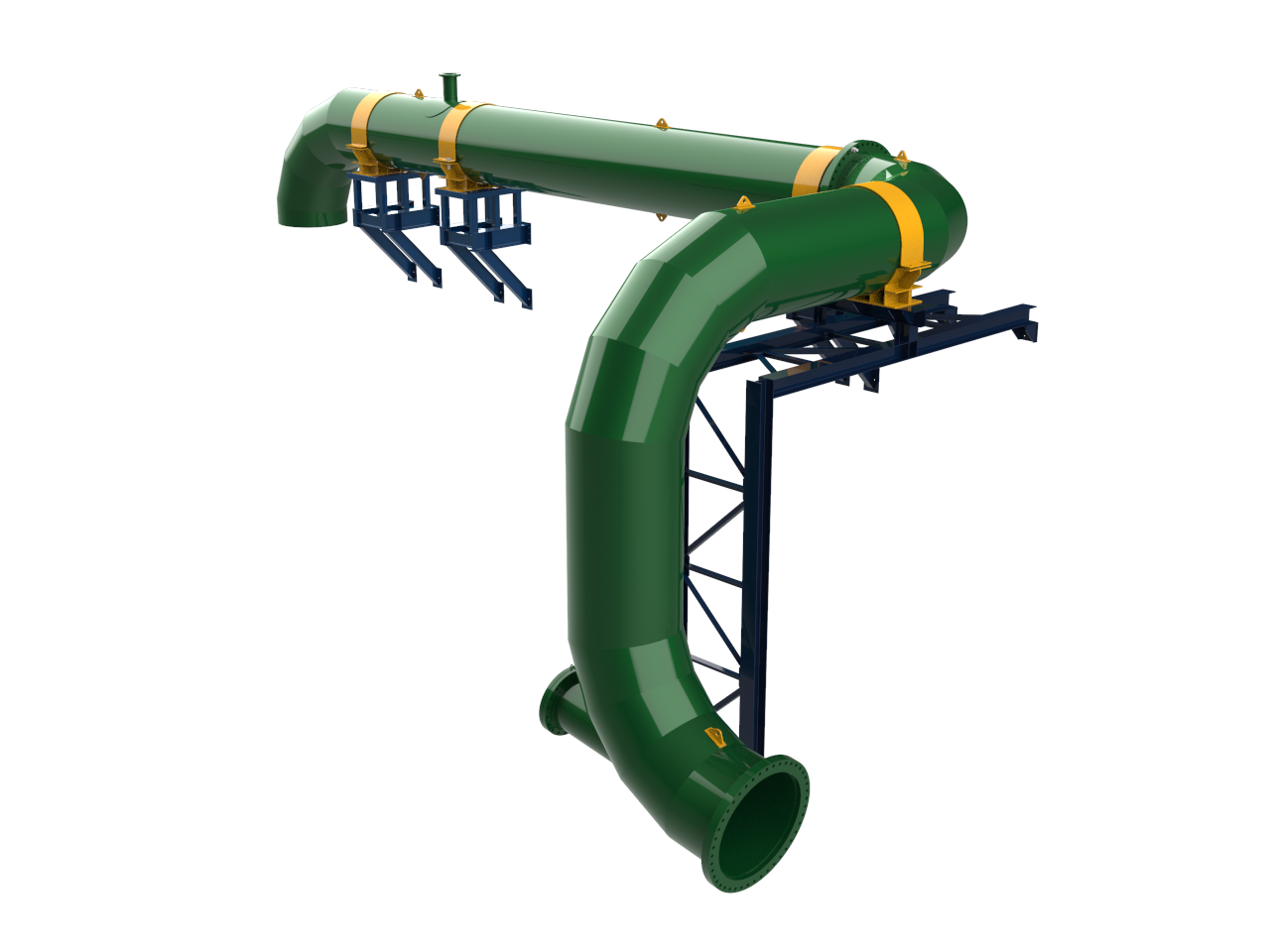

El trazado combina codos de gran radio, derivaciones y tramos rectos que salen del estanque y bajan hacia la línea de proceso. Cada mitrado se desarrolló sobre el modelo 3D para que las soldaduras cerraran a la primera y el conjunto respetara el ruteo aprobado por el mandante.

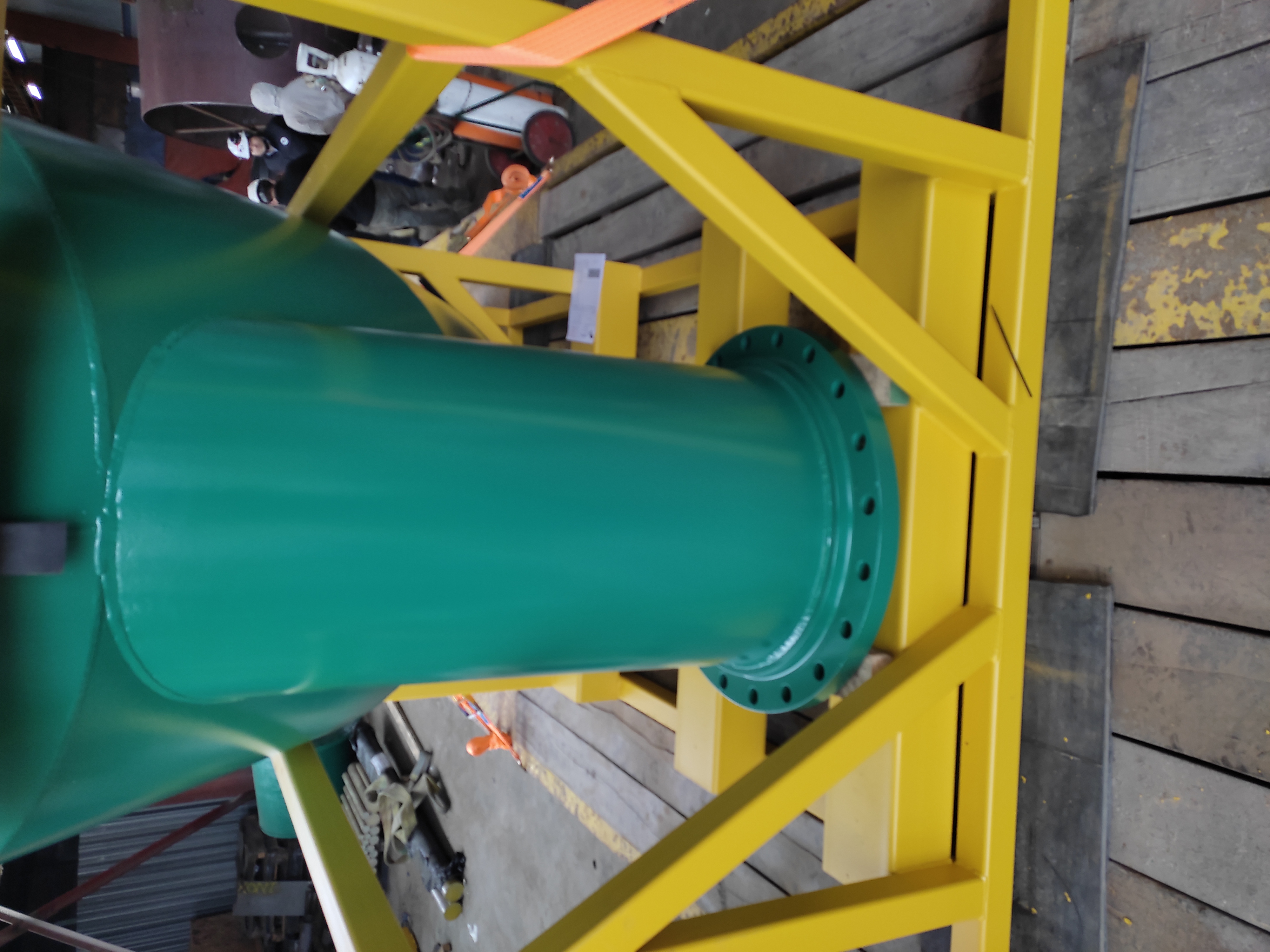

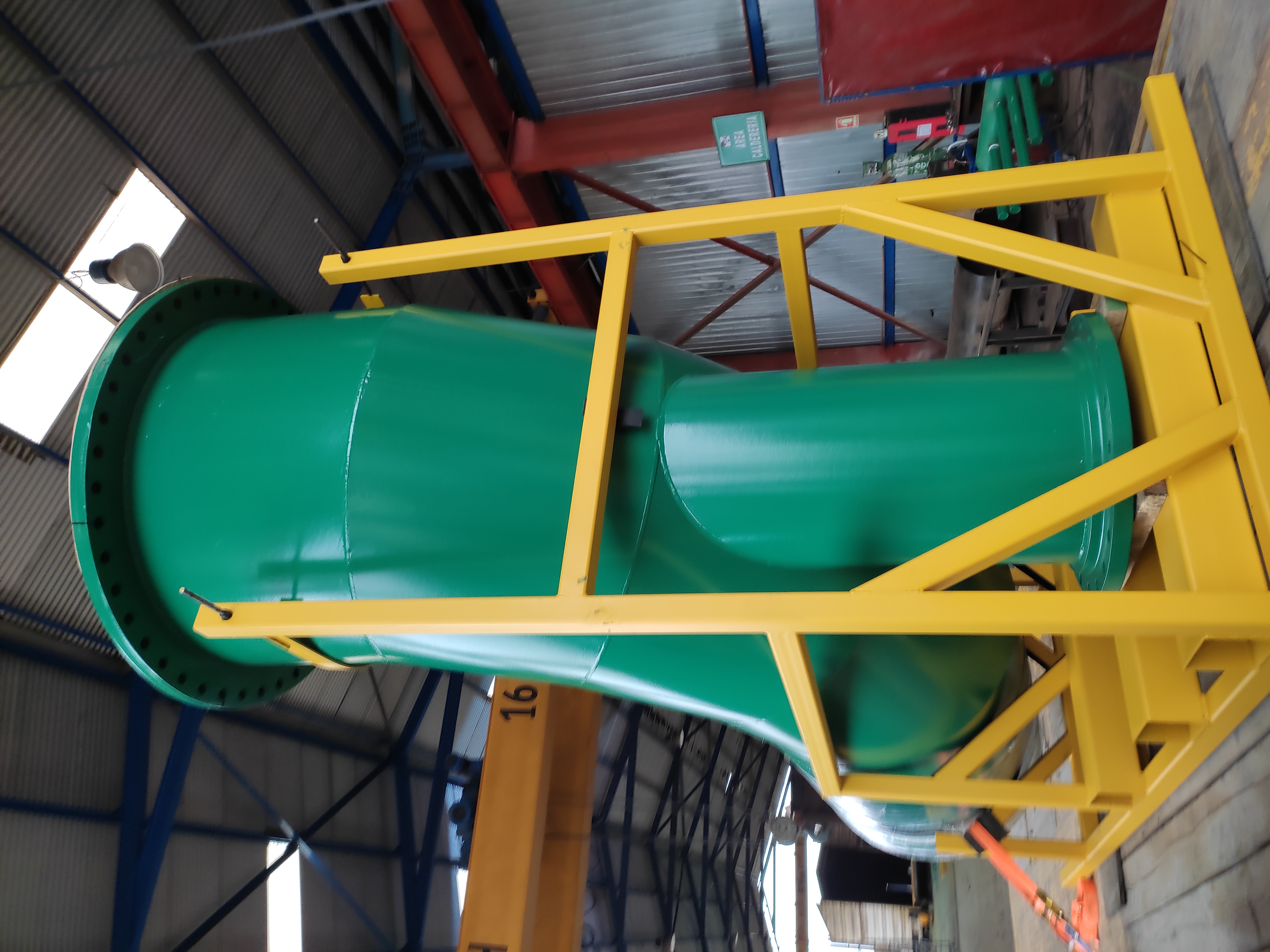

Como toda pieza de este porte, el desafío no termina en el taller: diseñamos cunas de transporte y atriles dedicados para los codos, de modo que cada componente viajara a faena como transporte especial sin comprometer geometría ni recubrimiento.
La estructura se montó en 2021 y sigue operando sin problemas — la mejor validación de una soldadura y una ingeniería bien hechas.
