La misma válvula: escaneo, modelo y montaje en terreno.
Arrastra los controles para recorrer la transición — del levantamiento con el láser Trimble 3D al modelo de ingeniería, y del modelo a la válvula instalada en la línea del acueducto.
Proyecto de fabricación de ductería y estructuras para una línea de acueducto en plena pampa.

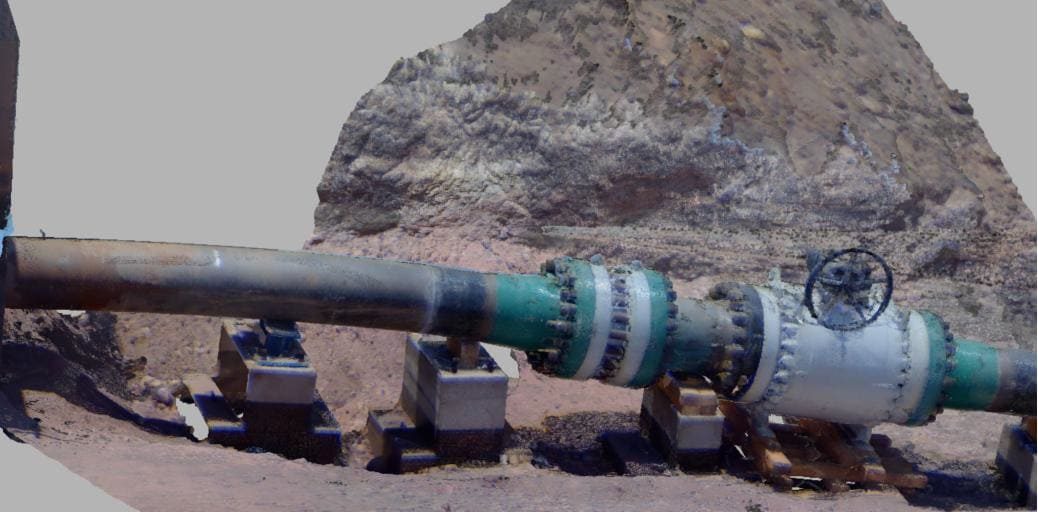

El punto de partida fue el levantamiento en terreno con nuestro láser Trimble 3D: escaneamos la línea existente y su entorno para analizar interferencias según las condiciones reales del terreno, verificar calces y validar los planos entregados por el cliente antes de cortar una sola plancha.
Cuando el mandante solicitó modificaciones, la revisión del modelo se hizo directamente en terreno con software de realidad aumentada: el modelo 3D superpuesto sobre la línea real, para que cada cambio quedara validado en sitio antes de fabricar.

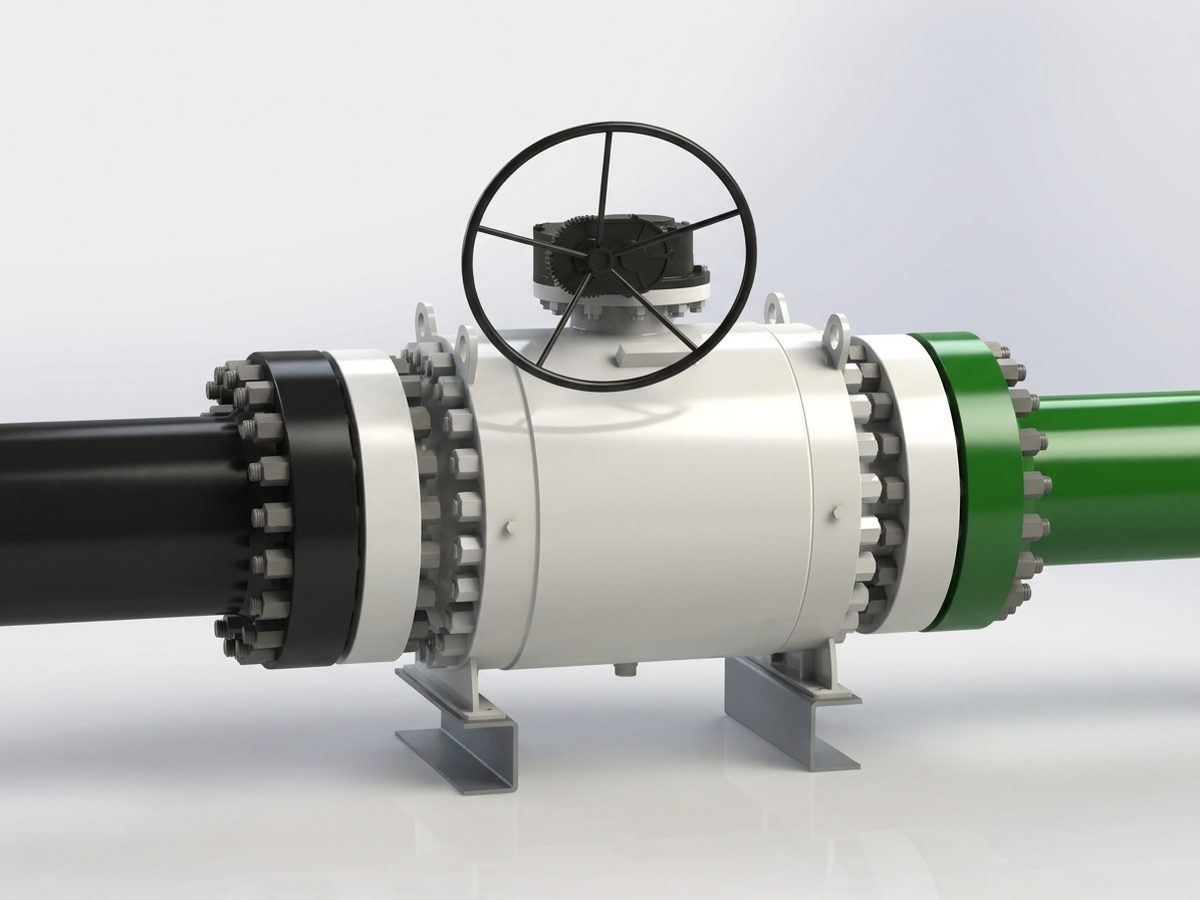

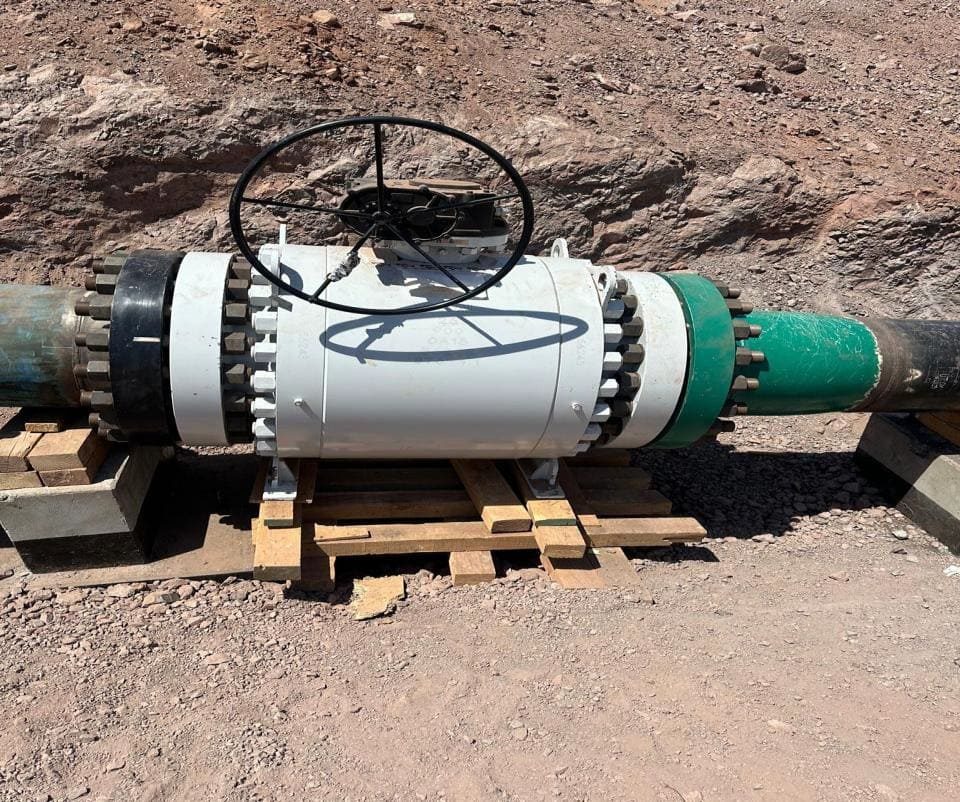

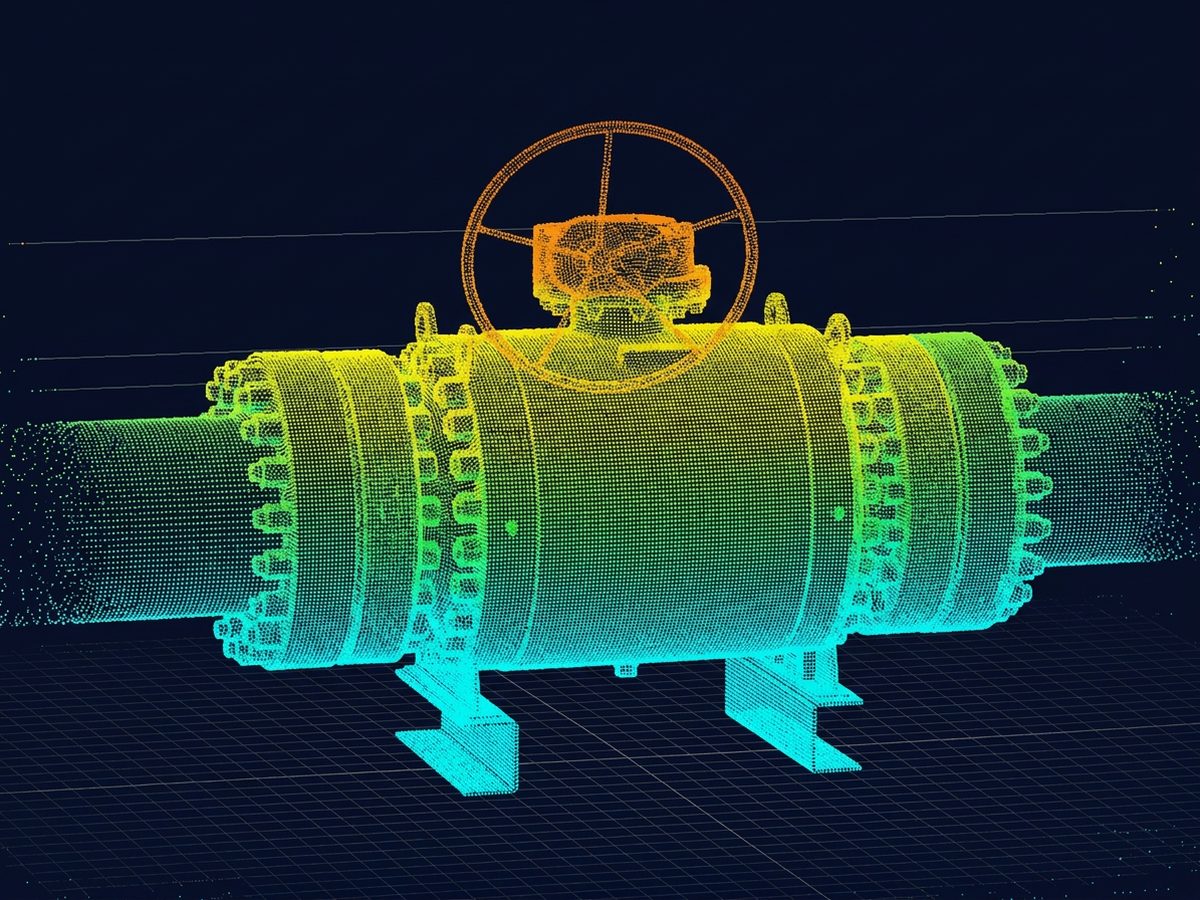

El resultado se ve en el comparador: la geometría capturada por el escáner, el modelo CAD de la válvula con sus carretes, y el conjunto real montado en la línea — calzando a la primera.

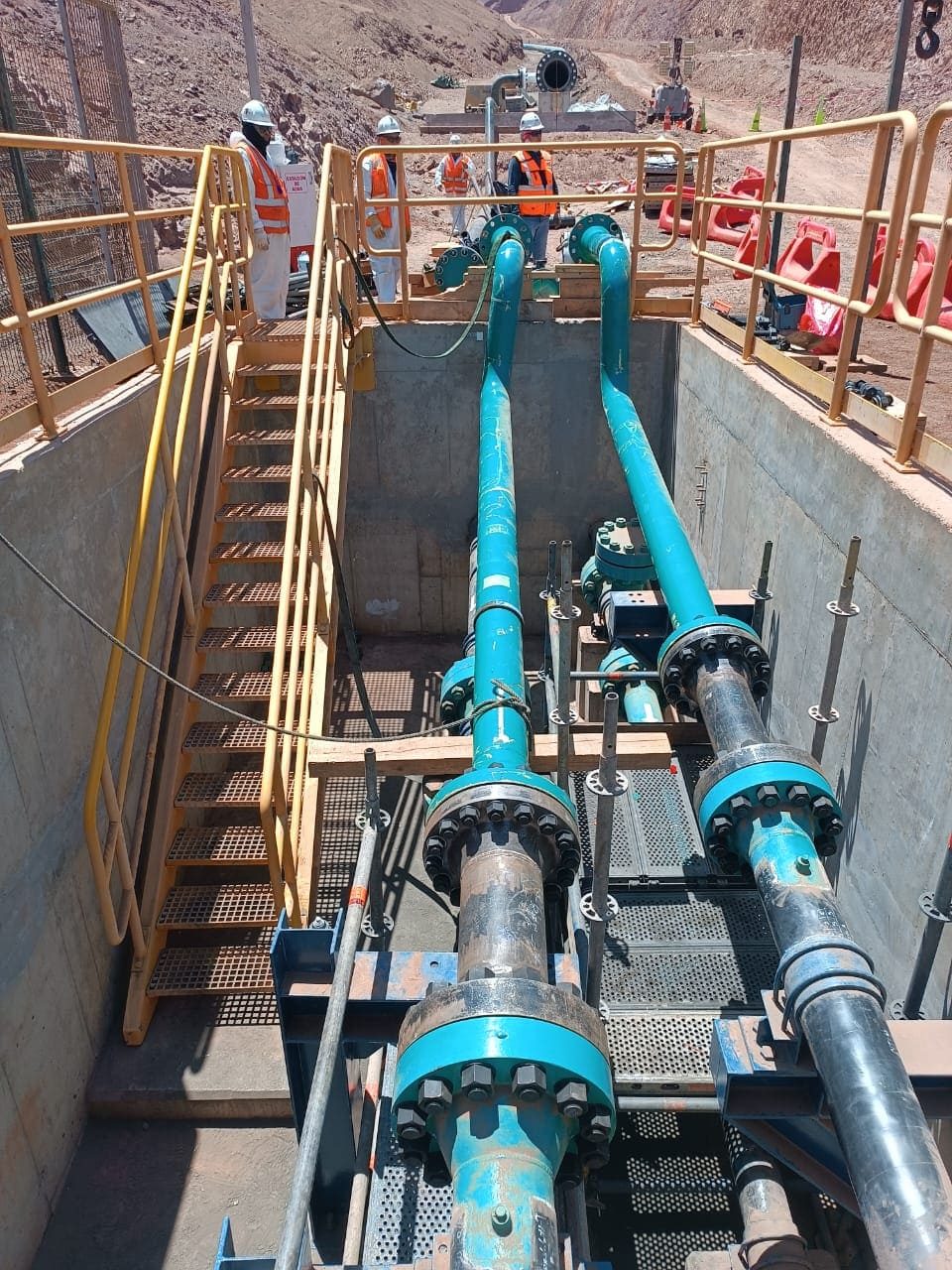

Ductería y válvulas en planta operativa · Puerto Coloso
Las modificaciones, revisadas sobre la línea real

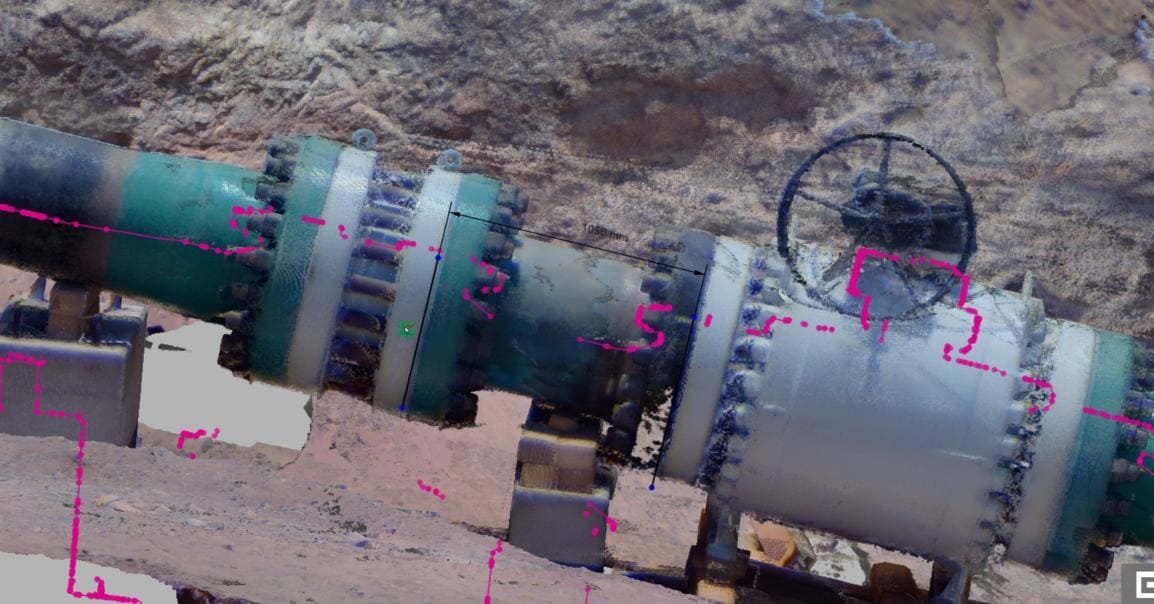

Así se validaron los cambios que pidió el mandante. Con Trimble SiteVision el modelo se lleva a terreno y se superpone semitransparente sobre lo que ya está instalado: líneas en servicio, soportes, andamios y válvulas.
Sobre esa imagen las interferencias aparecen solas — un ducto que pasa por donde hoy hay una viga, una válvula que quedaría sin espacio de maniobra — y cada modificación queda acordada en el sitio, con el cliente mirando lo mismo, antes de fabricar.
- Modelo translúcido sobre las líneas existentes
- Cruces y holguras de operación detectados en terreno
- Cambios acordados con el mandante en el sitio
